所有你需要知道的工程制图及其元素

工程制图是一种图形语言，用于交流设计思想、规格和工程组件或系统的细节。它是工程师、制造商和设计师传达产品应该如何制造或组装的通用工具。以下是其关键要素：

. 图纸及格式

-纸张尺寸：标准尺寸（如A0至A4），并附有特定尺寸以确保一致性。

-标题块：位于右下角，包含绘图标题、零件号、比例、日期、作者和公司徽标等详细信息。

-边框和边距：定义边框以框架绘图区域，确保清晰度和专业性。

. 行

线条是工程图纸的基础，不同的线条类型表示不同的特征：

-可见线：显示可见部分轮廓的粗连续线。

-隐藏线：虚线表示当前视图中不可见的边缘或特征。

-中线：圆形、圆柱体或对称物体中心的细、长、短虚线。

-尺寸线：两端带箭头的线，用于指定尺寸（如长度、直径）。

-延伸线：从物体延伸出来与尺寸线连接的细线。

-切割平面线：粗线（通常带有箭头），指示剖面图的位置。

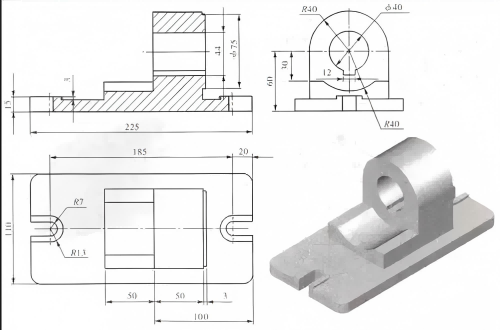

. 观点

工程制图使用多个视图来完整地描述一个物体（基于正射影）：

-前视图：主视图，显示最重要的功能。

-顶视图：从上面的视图，与前视图对齐。

-侧视图：从右侧或左侧查看，与前视图对齐。

-切片视图：通过沿平面“切割”对象来显示内部细节（例如，全切片，半切片）。

-等距视图：一个类似3d的视角来可视化对象的形状（不缩放测量）。

.尺寸和公差

-尺寸：指定特征尺寸的数值（以毫米、英寸等为单位）（例如，长度“50mm”，直径“20mm”）。

-公差：允许的尺寸变化（例如，“25+/-0.02mm”意味着零件可以是24.98mm到25.02mm）。

．符号和注释

-材料符号：在截面图中表明零件的材料（如钢、木材）。

-表面光洁度符号：指定表面的光洁度（例如，粗糙度值）。

-焊接符号：描述连接部件的焊接类型、位置和尺寸。

.规模

绘图尺寸与实际物体尺寸的比例（例如，1:10表示绘图上的1个单位=现实生活中的10个单位）常见的比例包括1:1（全尺寸），1:2（半尺寸）和10:1（放大）。

这些元素一起工作，以创建清晰，准确的图纸，指导制造，装配和检查过程。
